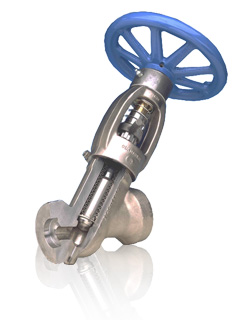

波纹管密封阀

Details

Camseal® Conval的波纹管密封阀可满足MSS SP-117的所有严格要求，并能确保波纹管的使用寿命。

• 行业最低的寿命周期成本
• 散逸性排放级密封
• 高循环波纹管
• 在线检修
• 高流通能力

标准波纹管密封尺寸

其最大尺寸为4”


压力等级

压力磅级最高可达ASME 2500


ASME 标准锻造材料

SA 105, SA 182-F22, SA 182-F91, SA 182-F92, SA 182-F316
根据要求，可提供其他的材料


附件

执行机构-电动、气动或液动
锁定装置-开向、关向或双向
限位开关-单向或双向
阀杆套管
阀位指示器
无泄漏口


波纹管密封阀的设计特点

Conval的波纹管密封阀与填料密封阀比较

填料密封阀有两个密封边界： 阀杆表面360度密封和填料盒壁360度密封。 波纹管密封阀可消除这两种泄漏通道。当填料密封阀不能可靠地控制气体或有害液体泄漏时，应使用波纹管密封阀。在所有的应用中，6层镍铬铁焊接波纹管阀杆密封比普通的滑动阀杆密封更可靠。



零散逸性排放

进行阀门阀体和阀座泄漏试验前，每个Conval波纹管组件都要通过氮气质谱仪的零泄漏测试。Conval的波纹管密封未排放可检测的泄漏，远远超过了散逸性排放测试协议方法21的标准。


波纹管无扭曲

坚固的非旋转提升阀杆系统防止了破坏性扭曲，因为其先进的波纹管设计使得波纹管密封阀有较长的使用寿命。



三种形式的阀体

Conval波纹管密封阀有三种形式的阀体：Y型、角型和T型。


低操作扭矩

手动波纹管密封阀配备了坚固的轴承系统和润滑脂喷嘴，将阀门在整个使用寿命周期内的操作扭矩降到最低水平。


双辅助阀座

在阀门处于全开状态时，Conval波纹管密封阀配备有高性能的反密封，作为第二级阀杆密封与工艺介质分离。使用Conval的平衡轴填料压盖和整体填料压盖扳手（IGW）给阀杆石墨填料密封施加精确的负载，以提供优质的密封来作为波纹管密封的可靠后备。

延长阀座的使用寿命

由于阀座和阀塞采用了牢固的钴铬材料，这保证了阀座和阀塞在非常长的使用期限内仍能进行紧密关闭，即使用于阀门启闭高循环次数和高流速的工况中，也能进行紧密关闭。 在核能和化工应用领域，也可使用不含钴材料的阀座。


设计灵活

Conval提供了双高度的波纹管，对于给定的每种管道尺寸能提供最大的阀门流量能力(Cv值)。可以要求带测试端口 (带水封填料压盖) 。


轴向负载填料系统

轴向设计确保了较高的同心度，同时也能消除了填料的侧面负载，减少了阀内组件的磨损力。这一设计特点对于阀门的优越性能至关重要。


压力密封阀盖

压力密封阀盖与阀体之间无焊点无垫圈或垫片，这种结构既简单又有效。 经过无数次的热循环测试，实现了阀体和阀盖之间连接的完整性。


单体压盖

在恶劣的环境中，设计越简单、零件越少，则阀门的性能就越好。耐用的单体不锈钢压盖确保了阀门的使用寿命。



压力型上密封

Clampseal®压力型上密封极大地提供了阀门的整体性，确保阀杆和阀芯组件主动停止于限位。在阀门处于全开状态时，压力型上密封使填料免受管道压力，从而延长填料的使用寿命。


在线快速修复性

与市场上任何一款阀门相比，Clampseal®阀门更容易修复。Clampseal®阀门在线维修提供模块化解决方案，这将导致维护成本的上升。 与低寿命周期成本相比，低阀门购置成本显得不那么重要了。维护Conval阀门远比更换竞争对手的阀门更容易，代价更低。
