耐火阀

Details

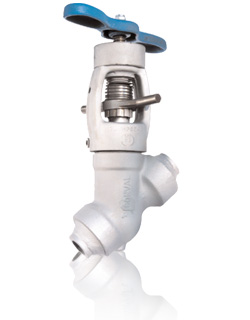

Conval Clampseal® 耐火阀是炼油厂和化工厂的完美选择，因为防火工作是炼油厂和化工厂中的重中之重。

• 行业最低的寿命周期成本
• 高于 API 6FA 标准
• 可用任何Clampseal® 截止阀改装
• 单体压盖
• 筒形填料盒
• 压力型上密封

标准尺寸

其最大尺寸为 4"


压力等级

压力磅级最高可达ASME 2500


标准材料

A105, F22, F91, F92, F316, F347, Inconel™, Monel™和其他材料。


连接

SW和BW接口
可选择其他特殊的接口



附件

执行机构-电动、气动或液动
限位开关-单向或双向
锁定装置-开向、关向或双向
阀位指示器
阀杆套管


特殊的试验

经过了试验，且通过API标准6FA


设计特点

满足且远远超过API标准6FA

对于一个典型的截止阀，如果阀轭与火焰正面接触，阀轭将会以比阀杆更快的速率膨胀。由于热效应的影响，导致阀轭臂膨胀，阀芯从阀座中飞出，将会引起严重的泄漏。事实上，目前市场上所有的截止阀都存在这个问题。

Conval研发了一种简单的装置，该装置可以用来弥补热膨胀的影响。在不工作时，允许阀杆衬套漂浮在阀轭上方，并通过一系列的蝶形垫圈给阀杆加负载。即使当阀轭遇到由于炼油厂或化工厂中的明火产生的高温膨胀，蝶形垫圈也能维持住该负载，迫使阀杆组件下降至阀座上。

Conval Clampseal®耐火阀经过了试验，且成功通过了由美国石油组织(API)标准6FA规定的严格的试验规程。简言之，该规程要求将试验阀门并排放置，然后将其加压至额定压力的75%，接着将其置于1400-1800°F的火中30分钟。然后将阀门用水淬火冷却至室温，循环进行上述步骤，以证明阀门的可操作性，接着再进一步进行压力试验。 要求阀门在燃烧时和燃烧后都能保持严格的泄漏限值。


用标准的Clampseal®截止阀改装

我们所有的Clampseal®截止阀都可能改装成耐火阀，包括Y型截止阀和截止止回阀，T型截止阀和截止止回阀、角型截止阀和截止止回阀。


单体压盖

在恶劣的环境中，设计越简单、零件越少，则阀门的性能就越好。耐用的单体不锈钢压盖确保了阀门的使用寿命。


筒形填料盒

由于阀盖安全防漏，可确保能快速进入阀内件，以便进行检查和维修。尽可能用最小的直径密封压力边界，确保获取最大的强度和最小的受力。


压力型上密封

Clampseal®压力型上密封极大地提高了阀门的整体性，确保阀杆和阀芯组件准确地处于合适位置。在阀门处于全开状态时，压力型上密封使填料免受管道压力，从而延长填料的使用寿命。

压力密封阀盖

压力密封阀盖与阀体之间无焊点无垫圈或垫片，这种结构既简单又有效。经过无数次的热循环测试，实现了阀体和阀盖之间连接的完整性。


轴向负载填料系统

轴向设计确保了较高的同心度，同时消除了填料的侧面负载，减少了阀内组件的磨损。这一设计特点对于阀门的优越性能至关重要。

在线快速修复性

与市场上任何一款阀门相比，Clampseal®阀门更容易修复。 Clampseal®阀门在线维修提供模块化解决方案，这将导致维护成本的上升。与低寿命周期成本相比，低阀门购置成本显得不那么重要了。维护Conval阀门远比更换竞争对手的阀门更容易，代价更低。
