球阀

设计特点

Camseal® 球阀具有零泄漏的特点

• 阀体零泄漏：
  阀体/阀盖连接处不受管道应力的影响。 由于不存在阀体连接螺栓松动和疲劳现象，所以阀体不会发生泄漏。


• 阀座零泄漏：
  所有Conval球阀在出厂前通过零泄漏测试(4分钟@50psi)，和1000psi氮压力试验。阀门经历了现场管道焊接、焊后热处理、以及工艺过程中的热膨胀和热冲击，阀座仍可保持零泄漏。模块组合式结构使得关键密封面能够远离热效应。


• 阀杆密封零泄漏：
  Conval特有的整体式压盖扳手可同心负载阀杆填料，无需其它工具就能消除阀杆泄露问题，延长盘根的使用寿命。 动负荷可供选择。


• 阀杆和阀球的坚固结合：
  由于阀杆和阀球的坚固结合，可实现可靠精确的球对准。

卓越的轴承支承

防阀杆吹出的卓越轴承支承确保了合适的轴对准和阀座零泄漏，甚至控制阀也具有同等特点。 与盘根上下部连接的阀杆的轴承支承是独一无二的。 这大大延长了盘根的使用寿命。


专有的碳化铬涂层系统

Conval研发的碳化铬涂层系统拥有卓越的粘合强度和涂层密度，使得在高温差的应用中亦保证了长寿命和零泄漏性能。


整体的安装界面

ISO-5211 整体式安装法兰由于其优越的刚性、精确的对准性和全导向阀杆轴承系统等特点，实现了零误差的气动执行机构、电动执行机构和齿轮箱操作驱动。 锁定性能是标准配置所具备的。


单体压盖

在恶劣的环境中，设计越简单、零件越少，则阀门的性能就越好。 耐用的单体不锈钢压盖确保了阀门的使用寿命。


轴向负载填料系统

轴向设计确保了较高的同心度，同时也能消除了填料的侧面负载，减少了阀内组件的磨损。 这一设计特点对于球阀的优越性能至关重要。



在线快速修复性

与市场上任何一款阀门相比，CAMSEAL® 球阀更容易修复。 CAMSEAL®球阀在线维修提供模块化解决方案，这将导致维护成本的上升。 与低寿命周期成本相比，低阀门购置成本显得不那么重要了。维护Conval阀门远比更换竞争对手的阀门更容易，代价更低。

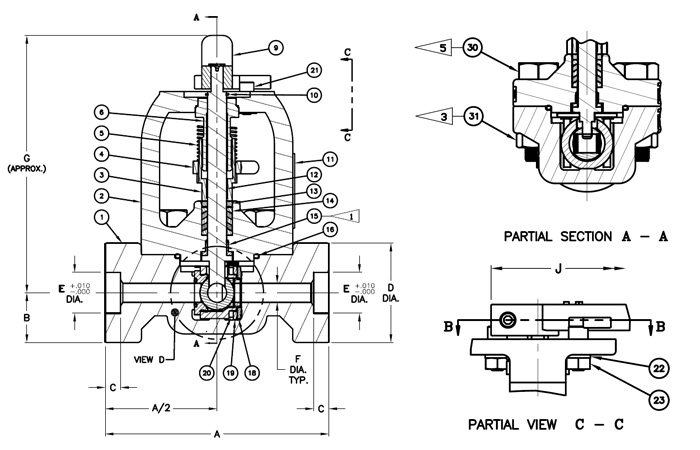

Camseal® 球阀设计和试验

使用成熟的工艺技术对Camseal®球体和阀座进行表面硬化处理、研磨和抛光处理。 极高密度的涂层和精确的抛光技术赋予了球体和阀座的气密级密封，即使是在安装时和安装后，仍能维持气密级密封。

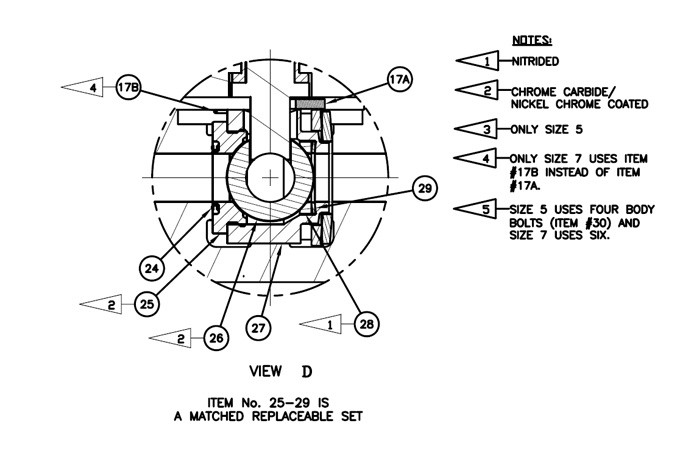

Camseal® 的阀座和阀体端部采用独立的组件。 在现场安装中，阀体端部的焊接并不影响阀座。 与其他阀座和阀体端部一体的阀门不同，该种球阀可以避免阀座因受到焊接产生的热影响而造成的损坏。 所以即使进行了在线焊接及焊后热处理，该种球阀仍能维持气密级密封。

在Camseal® 球阀研发期间，采用了严谨的电脑辅助分析、实验室试验和场地试验。使用先进的3D电脑建模技术来优化球阀的设计细节。并进行了大量的实验室试验来验证结果。该技术原型是基于在室温和华氏1200度之间进行反复热循环的热试验。反复转换大气压力和变化的压力，进行压力试验。在气体和液体状态下进行了该等试验。在压降为2,000psi时，进行蒸汽喷放试验。也进行了各种各样的机械试验。该种阀门顺利地通过了一系列严格的试验。
