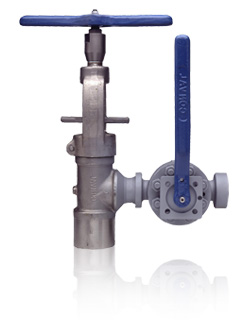

可変タンデム汚水バルブ

Details

従来の排水サービスには、タンデムバルブが必要です。 保守性が制限された古い大規模な設計とは異なり、クランプシール ユニット タンデム バルブは、コンパクトさ、軽量化、メンテナンスのしやすさ、および耐用年数の長さを提供します。 これらのバルブは、蒸気ドレンまたは高圧減圧サービスに適しています。

• 業界で最も低いライフ サイクル コスト
• 高性能パッキングシステム
• シート漏れゼロ

標準サイズ

4インチ（102㎜）までのサイズ"


圧力定格

ASME クラス 4500（315kgf/㎝2）


標準鍛造 ASME 材料

SA 105、SA 182-F22、SA 182-F91、SA 182-F92、SA 182-F316


接続

ソケット溶接、突合せ溶接、クランプ コネクタ


アクセサリー

作動装置： 電気式、空圧式、または油圧式
リミットスイッチ： シングルまたはダブル
ロック装置： オープン、クローズ、両方
ポジションインジケーター
ステムシュラウド


設計の特徴

圧力シールボンネット

シンプルで効果的な圧力シール ボンネットは、リングやガスケットを交換するための溶接をカットしたりシールしたりする必要がなく、サービスにすぐに着手できます。 ボディとボンネットの接合部の完全性は、無数の熱処理を通じて維持されます。


一体型本体

過酷な環境では、設計がシンプルで部品が少ないほど優れています。 耐久性のある一体型ステンレス スチール グランドは、バルブの長寿命化に貢献します。


軸方向負荷パッキングシステム

アキシャル設計により、同軸性が確保され、パッキンの横方向の荷重がなくなり、トリム コンポーネントの摩耗力が最小限に抑えられます。 この機能は、優れたバルブ性能にとって重要です。


圧力作動式バックシート

クランプシール 圧力作動バックシートは、バルブ ステムとディスク アセンブリの確実な内部固定を確保することで、バルブの完全性を最大限に高めます。 圧力作動バックシートは、バルブが完全に開いているときに圧力からパッキンを確実に分離することにより、パッキンの寿命も延ばします。

迅速なインライン再生可能性

クランプシールバルブは、市場に出回っているどのバルブよりも更新がはるかに簡単です。 クランプシールバルブ ラインは、増大するメンテナンス費用に対するモジュラー ソリューションを提供します。安価での購入は、バルブの耐用年数にわたる低コストほど重要ではありません。 Conval バルブのメンテナンスは、競合他社のバルブを交換するよりもはるかに簡単で、低コストです。
