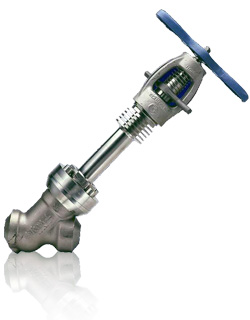

極低温バルブ

Details

高圧極低温サービスでは、材料と製造の設計と品質に特別な注意が必要です。 クランプシールバルブは、幅広い温度範囲でタイトなシャットオフと操作性を提供し、ASME B 31.3 要件を満たしています。

• 業界で最も低いライフ サイクル コスト
• 金属間圧力シール ボンネット
• 一体型本体
• タイトシャットオフ
• インライン サービス

標準サイズ

4インチ（102㎜）までのサイズ"


圧力定格

ASME から 2500 #（175kgf/㎝2）
ASME B31.3、ASME B16.34
特別な圧力クラスが利用可能



標準材料

鍛造ステンレス SA 182-F316
特別な材料が利用可能


接続

SW および BW エンド
特別なエンドが利用可能


設計の特徴

圧力シールボンネット

シンプルで効果的な圧力シール ボンネットは、リングやガスケットを交換するための溶接をカットしたりシールしたりする必要がなく、サービスにすぐに着手できます。 ボディとボンネットの接合部の完全性は、無数の熱処理を通じて維持されます。


一体型本体

過酷な環境では、設計がシンプルで部品が少ないほど優れています。 耐久性のある一体型のステンレス鋼製本体は、極低温バルブの寿命を延ばします。


軸方向負荷パッキングシステム

軸方向の設計により、同軸性が確保され、パッキンの横方向の負荷がなくなり、トリム コンポーネントの摩耗力が最小限に抑えられます。 この機能は、優れたバルブ性能にとって重要です。


圧力作動式バックシート

クランプシールバルブの圧力作動バックシートは、バルブ ステムとディスク アセンブリの確実な内部固定を確保することで、バルブの完全性を最大限に高めます。 圧力作動バックシートは、バルブが完全に開いているときに圧力からパッキンを確実に分離することにより、パッキンの寿命も延ばします。


迅速なインライン再生可能性

クランプシール バルブは、市場に出回っているどのバルブよりも更新がはるかに簡単です。 クランプシール バルブ ラインは、増大するメンテナンス費用に対するモジュラー ソリューションを提供します。 安価な購入は、バルブの耐用年数にわたる低コストほど重要ではありません。 Conval バルブのメンテナンスは、競合他社のバルブを交換するよりもはるかに簡単で、且つ安価です。
