グローブバルブ

標準サイズ

４インチまでのサイズ"


圧力定格

公称 ASME クラス 900/1500/2500/4500（63/105/175/315 kgf/cm2）
中級 ASME クラス 1195/2155/3045/4095（84/151/213/287 kgf/cm2）
通常クラス、限定クラス、特別クラス


標準鍛造 ASME 材料

SA 105, SA 182-F22, SA 182-F91, SA 182-F92, SA 182-F316
リクエストに応じて利用可能なその他の材料


付属品

操作装置：　電気式、空圧式、または油圧式
リミットスイッチ ： シングルまたはダブル
ロック方式： 常開、常閉、またはその両方
ポジションインジケーター
ステムカバー


設計上の特徴

グローブ バルブ ボディ スタイル

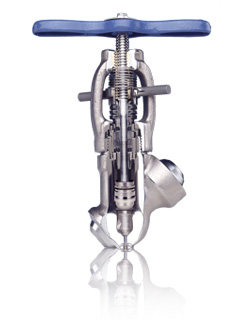

• Yグローブストップ、チェック、ストップチェックバルブ
  Y パターン グローブ バルブは、グローブ バルブで可能な最大の Cv を提供します。すべての Y パターン バルブはロッド可能です。 1/2インチ（13mm）から4インチ（102mm）までご用意。 4500（315 kgf/㎝2） までの ASME 圧力クラス。 SA105、F22、F91、F316、F347、インコネル™、モネル™、その他の素材。

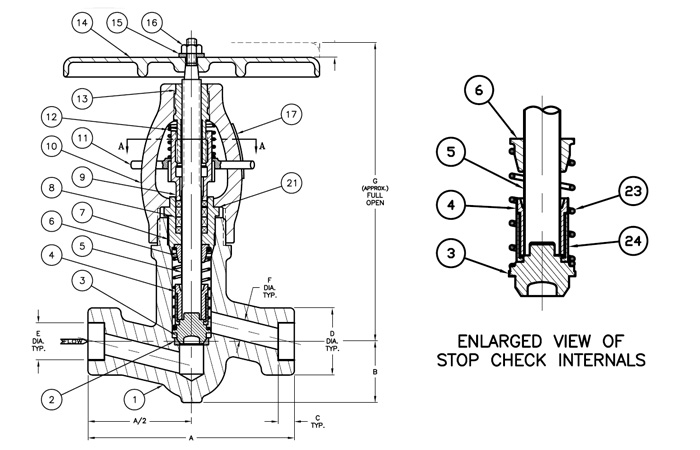

• Tパターンストップ、チェック、ストップチェックバルブ
  T パターンの垂直ステム グローブ バルブは、リモート手動操作用のステムとエクステンションに簡単にアクセスできます。 1/2インチ（13mm）から3インチ（76mm）までご用意。 4095 （287 kgf/㎝2）までの ASME 圧力クラス。 A105、F22、F91、F316、F347、インコネル™、モネル™、その他の素材。


• アングルストップ、チェック、ストップチェックバルブ
  アングル パターン グローブ バルブは、個別のバルブと 90° ジョイントの必要性を経済的に排除します。 また、取り付け溶接の数も減らします。 1/2インチから4インチまでご用意。 4095 （287 kgf/㎝2）までの ASME 圧力クラス。 A105、F22、F91、F316、F347、インコネル™、モネル™、その他の素材。

バルブパッキングシステム

クランプシールパッキング システムには、腐食を抑制した高密度グラファイト パッキングが組み込まれています。 軸方向のワンピース グランドと、高度に研磨されたステンレス鋼のステムとスタッフィング ボックスからの均一な負荷により、パッキンとシール面の間の密閉性が確保されます。



迅速なインライン修理可能性

クランプシールグローブ バルブは、市場に出回っているどのバルブよりも修理がはるかに簡単です。クランプシールグローブ バルブ ラインは、増加するメンテナンス費用に対するモジュラー ソリューションを提供します。 最初のコストが低いことは、バルブの耐用年数全体のコストが低いことほど重要ではありません。 Conval バルブのメンテナンスは、競合他社のバルブを交換するよりもはるかに簡単で、且つ安価である。


圧力シールボンネット

シンプルで効果的な圧力シール ボンネットは、リングやガスケットを交換するための溶接をカットしたりシールしたりする必要がなく、サービスにすぐにアクセスできます。 ボディとボンネットの接合部の完全性は、無数の熱処理を通じて維持されます。


シングルグランド

過酷な環境では、設計がシンプルで部品が少ないほど優れています。 耐久性のある一体型ステンレス スチール グランドは、バルブの長寿命化に貢献します。


軸荷重パッキングシステム

アキシャル（軸）設計により、同心性が確保され、パッキンの横方向の荷重がなくなり、組立後の摩耗力が最小限に抑えられます。 この機能は、優れたバルブ性能にとって重要です。


圧力式バックシート

クランプシール圧力作動バックシートは、バルブ ステムとディスク アセンブリの確実な内部停止を確保することで、バルブの完全性を最大限に高めます。 圧力作動バックシートは、バルブが完全に開いているときに圧力からパッキンを確実に分離することにより、パッキンの寿命も延ばします。
