尿素サービスバルブ

Details

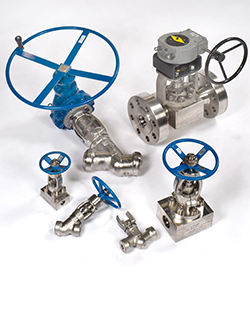

Conval クランプシール シビア サービス 尿素バルブは、尿素反応器、ストリッパー、コンデンサーの高圧配管用に設計されています。

• 業界で最も低いライフ サイクル コスト
• 交換可能なモジュラー ボディ スタイル
• 圧力作動式バックシート
• 高性能パッキングシステム

標準サイズと構成

6インチ（152㎜）までのサイズ

構成に含まれるもの

グローブ (Y パターン、T パターン、およびアングル スタイル)、ゲート、チェック (ピストンおよびアキシャル スタイル)、およびカムシール トップ エントリー ボール バルブ

定格圧力

2500（175kgf/㎝2）までのASMEクラス

標準材料

UNS S31050 (25-22-2)、F53、Ferralium 255、316L、316L 尿素グレード、その他指定された材料

接続

フランジエンド、（レイズドフェイス、レンズリング、リング型ジョイント）ハブコネクタ、突き合わせ溶接、ソケット溶接、その他指定

アクセサリー

作動装置：電気式、空圧式、または油圧式
リミットスイッチ：シングルまたはダブル
デバイスのロック：常開、常閉、またはその両方
ポジションインジケーター

設計の特徴

Conval のシビアサービスバルブは、クラス最高の耐用年数とインラインでの修理性を実現するように設計されています。

圧力作動式バックシート

クランプシール圧力作動バックシートは、バルブ ステムとディスク アセンブリの確実な内部固定を確保することで、バルブの完全性を最大限に高めます。 圧力作動バックシートは、バルブが完全に開いているときに圧力からパッキンを確実に分離することにより、パッキンの寿命も延ばします。

軸負荷パッキング システム

アキシャル設計により、同軸性が確保され、パッキンの横方向の荷重がなくなり、トリム コンポーネントの摩耗力が最小限に抑えられます。 この機能は、優れたバルブ性能にとって重要です。

尿素合成アプリケーション

Conval 尿素サービス バルブの用途には、尿素反応器、ストリッパー、凝縮器の高圧配管が含まれます。 当社のバルブは、カルバミン酸アンモニウム、硝酸、アンモニア、およびその他の尿素プロセス流体で使用するように設計されています。 設計には、自己排水水路の規定と、腐食性媒体 (例: カルバミン酸アンモニウム) が停滞して隙間腐食とその後のひび割れを引き起こす可能性がある収集ポイントの排除が含まれます。
