給水ポンプ再循環バイパスバルブ

Details

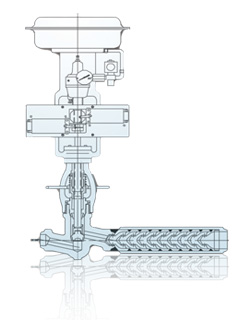

Conval クランプシール循環バイパスバルブは、重要な低負荷運転期間中の給水ポンプの過熱を防止するように設計されています。

• 業界で最も低いライフ サイクル コスト
• 高圧力損失
• 蒸気逃がしステージの柔軟な数
• 給水ポンプの過熱を防止
• コンポーネントの摩耗を抑える
• ユーザーの仕様に合わせて素早く設定

標準サイズ

4インチ（102㎜）までのサイズ"


定格圧力

ASME クラス 4500 （315kgf/㎝2）まで


標準鍛造ASME 材料

SA 105、SA 182-F22、SA 182-F91、SA 182-F92、SA 182-F316


接続

SW、BWエンド


パターン

アングル、Y または T パターン


アクセサリー

作動方式： エア、モーター、油圧、手動
リミットスイッチ： シングルまたはダブル
デバイスのロック： 常開、常閉、またはその両方
ポジションインジケーター
ステムシュラウド


設計の特徴

漏れ防止ボンネット/チャンバー

安全で漏れのないボンネットにより、検査とメンテナンスのためにバルブ修繕にすばやく着手できます。


圧力作動式バックシート

クランプシール圧力作動バックシートは、バルブ ステムとディスク アセンブリの確実な内部固定を確保することで、バルブの完全性を最大限に高めます。 圧力作動バックシートは、バルブが完全に開いているときに圧力からパッキンを確実に分離することにより、パッキンの寿命も延ばします。


圧力シールボンネット

シンプルで効果的な圧力シール ボンネットは、リングやガスケットを交換するための溶接をカットしたりシールしたりする必要がなく、サービスにすぐに着手できます。 ボディとボンネットの接合部の完全性は、無数の熱処理を通じて維持されます。


本体一体型

過酷な環境では、設計がシンプルで部品が少ないほど優れています。 耐久性のある一体型ステンレス スチール 本体は、バルブの長寿命化に貢献します。


軸方向負荷パッキングシステム

軸方向の設計により、同軸性が確保され、パッキンの横方向の荷重がなくなり、トリム コンポーネントの摩耗力が最小限に抑えられます。 この機能は、優れたバルブ性能にとって重要です。


迅速なインライン再生可能性

クランプシール バルブは、市場に出回っているどのバルブよりも更新がはるかに簡単です。クランプシール バルブ ラインは、増大するメンテナンス費用に対するモジュラー ソリューションを提供します。 安価な購入は、バルブの耐用年数にわたる低コストほど重要ではありません。 Conval バルブのメンテナンスは、競合他社のバルブを交換するよりもはるかに簡単で、且つ安価です。
