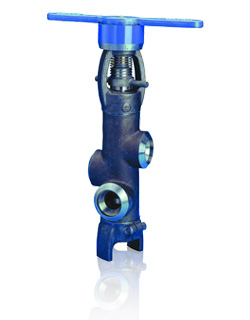

三方サービスバルブ

Details

Conval は、両方のシートで簡単に保守できる、高圧、高温の 3つ方向バルブの必要性に応えてきました。 優れたサービス実績と汎用性により、クランプシールバルブは 三方向サービスの選択肢があります。

• 業界で最も低いライフ サイクル コスト
• 高性能パッキングシステム

標準サイズ

4インチ（102㎜）までのサイズ”


定格圧力

ASME クラス 4500（315kgf/㎝2）


標準鋳造 ASME 材料

SA-216 Gr. WCB、SA-217 Gr. WC9、SA-217 Gr. 12A、SA-351 Gr. CF8M


接続

ソケット溶接、突合せ溶接、フランジ付きエンド、クランプ コネクタ


アクセサリー

作動装置： 電気式、空圧式、または油圧式
リミットスイッチ： シングルまたはダブル
デバイスのロック：常開、常閉、またはその両方
ポジションインジケーター
ステムシュラウド


設計の特徴

圧力シールボンネット

シンプルで効果的な圧力シール ボンネットは、リングやガスケットを交換するための溶接をカットしたりシールしたりする必要がなく、サービスにすぐに着手できます。 ボディとボンネットの接合部の完全性は、無数の熱処理を通じて維持されます。


一体型本体

過酷な環境では、設計がシンプルで部品が少ないほど優れています。 耐久性のある一体型ステンレス スチール 本体は、バルブの長寿命化に貢献します。


軸方向負荷パッキングシステム

アキシャル設計により、同軸性が確保され、パッキンの横方向の荷重がなくなり、トリム コンポーネントの摩耗力が最小限に抑えられます。 この機能は、優れたバルブ性能にとって重要です。


圧力作動式バックシート

クランプシール 圧力作動バックシートは、バルブ ステムとディスク アセンブリの確実な内部固定を確保することで、バルブの完全性を最大限に高めます。 圧力作動バックシートは、バルブが完全に開いているときに圧力からパッキンを確実に分離することにより、パッキンの寿命も延ばします。


迅速なインライン再生可能性

クランプシールバルブは、市場に出回っているどのバルブよりも更新がはるかに簡単です。 クランプシールバルブ ラインは、増大するメンテナンス費用に対するモジュラー ソリューションを提供します。安価での購入は、バルブの耐用年数にわたる低コストほど重要ではありません。 Conval バルブのメンテナンスは、競合他社のバルブを交換するよりもはるかに簡単で、低コストです。
