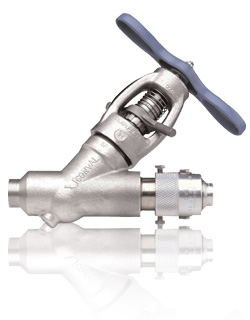

ヒルタップ SaVD シリーズ安全ドレン

Details

今では、クランプシール Y パターン バルブにシンプルな単一溶接の二重シーリング システムを注文して、漏れのない性能を高め、配管システムの迅速で安全な、環境に優しいベントと排水を可能にします。

• 業界で最も低いライフ サイクル コスト
• プレッシャーアシストボンネット
• 自動調心メタルシート
• 圧力作動 ヒルタップ®
• ソリッドコバルトバルブシートとディスク
• 交換可能なパッキンチャンバー

標準サイズ

3/4インチ（19㎜）から1 1/2インチ（38.1㎜）


圧力定格

2500（175kgf/㎝2）までのASMEクラス


標準鍛造 ASME 材料

SA 105、SA 182-F22、SA 182-F91、SA 182-F92、SA 182-F316


接続

NPT、BW、SW エンド


パターン

Yパターン


標準オプション

固定チェーン


設計の特徴

プレッシャーアシストボンネット

セルフアライン式のソリッド メタル シートおよびディスクと組み合わせることで、溶接やガスケットを使用せずに効果的なシーリングを実現します。


圧力活性化ヒルタップ　®

バックシートは、パッキンを完全に分離するために低トルクを必要とします。


交換可能なパッキンチャンバー

交換可能なパッキンチャンバーにより、あらゆるバルブの迅速な再パッキンが可能になります。


二次封じ込め

ヒルタップ金属対金属コネクタは二次的な封じ込め手段です。 2つの動的シール面、コンパクトなプロファイル、超安全な残圧排出, 重力排水ホースへの迅速な接続機能を備えています。 カップリングはライン圧力下でロックします。


簡単な取り付けとクリーニング

パイプに接続するために必要な溶接は、1つだけです。 フィッティングはバルブの不可欠な部分として機械加工されています。 ロック スレッドは接液部の外側にあります。バルブに取り付けられたカップリングは、蒸気洗浄と圧力パージが可能です。


シングルドリップ減圧

液を一滴垂らすだけで安全な減圧が実現し、安全性と環境保護が大幅に向上します。


漏れのない重力排水

対応する ヒルタップ 排水パイプに 安全排出ドレンを接続すると、安全で信頼性が高く、排水は迅速になります。これにより、停止時間、労力、および環境のクリーンアップ費用が最小限に抑えられます。


OSHA規制に適合

ヒルタップ SaVD シリーズ セーフ ベント ドレンは、低圧ブル プラグとねじ付きキャップに代わるものです。 ISO 9001-2000 に準拠して製造されています。 要求に応じて、完全な材料の追跡、技術仕様、および CRN 登録を利用できます。


圧力シールボンネット

シンプルで効果的な圧力シール ボンネットにより、溶接部の切断やシール リングやガスケットの交換が不要で、すぐにサービスに着手できます。 ボディとボンネットの接合部の完全性は、無数の熱処理を通じて維持されます。


一体型グランド

極端な環境では、設計がシンプルで部品が少ないほど良い。 耐久性のある一体型ステンレス鋼グランドは、バルブの寿命に貢献します。


軸方向負荷パッキングシステム

軸方向の設計により、パッキンの横方向の負荷がなくなり、トリム コンポーネントの摩耗力が最小限に抑えられます。この機能は、優れたバルブ性能にとって重要です。


圧力作動式バックシート

クランプシール 圧力作動式バックシートは、バルブ ステムとディスク アセンブリの確実な内部固定を確保することで、バルブの完全性を最大限に高めます。 圧力作動式バックシートは、バルブが完全に開いているときに圧力からパッキンを確実に分離することにより、パッキンの寿命を延ばします。


迅速なインライン再生可能性

クランプシール バルブは、市場に出回っている他の何よりも更新がはるかに簡単です。クランプシール バルブラインは、増加するメンテナンス費用に対するモジュール式のソリューションを提供します。 安価な購入は、バルブの耐用年数にわたる低コストほど重要ではありません。 Conval バルブは、競合他社のバルブを交換するよりもはるかに簡単で、且つ安価です。
