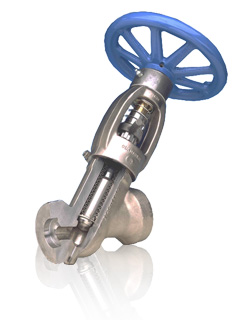

ベローズシールバルブ

Details

Conval ベローズ シール バルブは、MSS SP-117 の厳しい要件をすべて満たし、ベローズの寿命を保証します。

• 業界で最も低いライフ サイクル コスト
• フュージティブ エミッション シーリング
• ハイサイクルベローズ
• インライン サービス
• 高流量容量

ベローズシールバルブは、漏れを防ぐために配管システムで使用されるバルブです。 適切に選択して設置すれば、潜在的に有害な化学物質が労働者に怪我や病気を引き起こしたり、周囲の環境に損害を与えたりするリスクを最小限に抑えることができます。

標準ベローズシールサイズ

4インチ（102㎜）までのサイズ”


定格圧力

ASMEクラス2500（175kgf/㎝2）まで


標準鍛造 ASME 材料

SA 105、SA 182-F22、SA 182-F91、SA 182-F92、SA 182-F316
リクエストに応じて利用可能なその他の材料。


アクセサリー

作動装置： 電気式、空圧式または油圧式
デバイスのロック： 常開、常閉、またはその両方
リミット スイッチ ： シングルまたはデュアル
ステムシュラウド
ポジションインジケーター
リークオフポート


ベローズシールの特徴

CONVAL ベローズ シール バルブとパッキン バルブ

パックされたバルブには、2つのシール境界が必要です。ステム表面の 360°シールとスタッフィング ボックス壁の 360°シールです。 Conval ベローズ シール バルブは、充填されたバルブに軽いガスや危険なシステム流体が確実に含まれていない場合のみ使用されます。 すべての用途において、6 層インコネル 溶接ベローズ ステム シールは、スライディング ステム シールよりも信頼性が高くなります。



漏出ゼロ

すべての Conval ベローズ アセンブリは、ヘリウム ガス質量分析計を使用して漏れがないことをテストしてから、さらにシェルとシートの漏れテストを行います。 Conval のベローズ シールは、方法 21 の一過性放出試験プロトコルをはるかに超えて、漏れ検出を行います。


ベローズのねじれなし

堅牢な上昇する回転しないステム システムは、破壊的なねじれを防止し、高度なベローズ設計により非常に長い耐用年数を提供します。



3つのボディスタイル

Conval ベローズ シール バルブは、Y パターン、アングル パターン、および T パターンのボディ スタイルで利用できます。


低操作トルク

手動ベローズ シール バルブには、頑丈なベアリング システムとグリース フィッティングが装備されており、バルブの寿命全体にわたって動作トルクを最小限に抑えます。


ダブルバックアップシート。

全開位置では、Conval ベローズ シール バルブには優れたバックシートが装備されており、プロセス流体からセカンダリ ステム シールを隔離します。 グラファイト ステム シールは、Conval のバランスの取れたアキシャル グランドとインテグラル グランド レンチ (IGW) によって正確にロードされ、ベローズをバックアップする優れたシールを提供します。

シート寿命の延長

堅牢なコバルト クロム シートとディスクにより、高サイクルおよび高流速のサービスにおいても、非常に長い動作寿命にわたってポジティブ シャットオフが実現されます。 原子力および化学用途向けに、コバルトフリーのオプションを利用できます。


設計の柔軟性

Conval は、パイプ サイズごとに利用可能な最高のベローズ バルブ フロー容量 (Cv) を提供するダブル ハイト ベローズを提供します。テストポート（ランタングランド付）もご指定いただけます。


軸負荷パッキング システム

軸方向の設計により、パッキンの横方向の負荷がなくなり、トリム コンポーネントの摩耗力が最小限に抑えられます.この機能は、優れたバルブ性能にとって重要です.


圧力シールボンネット

シンプルで効果的な圧力シール ボンネットにより、溶接部の切断やシール リングやガスケットの交換が不要で、すぐにサービスに着手できます。ボディとボンネットの接合部の完全性は、無数の熱処理を通じて維持されます。


一体型本体

極端な環境では、設計がシンプルで部品が少ないほど良い。耐久性のある一体型ステンレス鋼本体は、バルブの寿命に貢献します。



圧力作動式バックシート

クランプシール圧力作動バックシートは、バルブ ステムとディスク アセンブリの確実な内部固定を確保することで、バルブの完全性を最大限に高めます。 圧力作動バックシートは、バルブが完全に開いているときに圧力からパッキンを確実に分離することにより、パッキンの寿命も延ばします。


迅速なインライン更新可能性

クランプシールバルブは、市場に出回っているどのバルブよりも更新がはるかに簡単です。クランプシール バルブ ラインは、増大するメンテナンス費用に対するモジュラー ソリューションを提供します。安価な購入は、バルブの耐用年数にわたる低コストほど重要ではありません。Convalバルブのメンテナンスは、競合他社のバルブを交換するよりもはるかに簡単で、且つ安価です。

ベローズシールバルブの機能は?

これらのバルブは、ベローズのような折りたたみの特徴を有しています。つまり、バルブ ステムとボンネットに溶接されたベローズ カートリッジ コンポーネントです。 バルブ ストローク中、ベローズはスライディング ステムの直線運動に合わせて収縮または膨張しますが、摩擦はほとんどまたはまったくない状態となります。

ベローズの種類

• 形成されたベローズ: Conval’s standard design, formed bellows begin as flat sheet (thin wall foil) rolled into a tube and fusion-welded longitudinally forming a single layer.  Thin metal layers are combined to form multi-ply bellows.  Mechanical or hydrostatic force forms the bellows with wide-spaced rounded folds. Conval has supplied bellows with as many as 6 plies for higher pressure applications.
• ベローズ溶接: ベローズ溶接は、薄い金属のワッシャー状のプレートを内周と外周の両方で溶接することによって形成されます。

ベローズシールバルブの種類

用途に応じてゲートバルブ、グローブ バルブ、ボール バルブのすべてにベローズを取り付けることが可能です。

ベローズシールバルブの用途

これらの重要なコンポーネントは、以下を含む幅広い分野で安全な流体システム操作の不可欠な部分です。

• 航空宇宙
• バイオテクノロジー
• 化学処理
• 火力発電所
• 原子力発電所
• 石油
• 医薬品
• 半導体製造
• 真空と超高純度真空

よくある質問

以下に、ベローズ シール バルブに関して、多く寄せられる質問 (FAQ) のいくつかを回答します。

ベローズ シール バルブを使用するメリットは何ですか?

ベローズ シール バルブの主な機能は、保護されていない人間や周囲の環境に悪影響を及ぼす可能性のある潜在的に有害または有毒な漏出を防止することです。 これらのバルブは、従業員や環境へのリスクを軽減するだけでなく、操作中に失われる材料の量を減らします。これは、トータル材料コストの削減とスループットの向上につながります。

ベローズシールバルブ選定の仕方は？

システム用のベローズ シール バルブを選定する場合、留意すべき要素がいくつかあります。 主な設計上の考慮事項は次のとおりです。

• 選択したバルブ材料は、流体媒体、温度、圧力など、システムの動作条件に適合する必要があります。 使用される一般的な材料には、ステンレス鋼とニッケルベースの超合金が含まれます。
• 定格圧力。 バルブは、流体システムから予想される圧力と温度の範囲を処理できる定格である必要があります。 一般的な定格は、ASME 150（10.5kgf/㎝2） ～ 2500（175kgf/㎝2） クラスの範囲です。
• 設計資格。ベローズが EPRI、MSS、API、ISO などの業界標準に適合していることを確認してください。
• バルブのサイズは、システムの設計に適合する必要があります。 Conval ベローズ シール バルブは、1/4 インチ（6.3㎜）から 4 インチ（102㎜） NPS までのサイズで利用できます。

ベローズシールバルブの故障を防ぐ方法

ベローズシールバルブは、信頼性の高い操作のために構築されています。 まれに、障害が発生します。 一般に、故障の根本原因は、バルブやベローズの品質ではなく、不適切な選択、取り付け、または操作に起因します。 バルブの故障を回避するためのガイドラインには、次のとおりです。

• 過剰な背圧または高い入口圧力変動を監視すること。
• 適切なサイズのバルブとベローズを選択すること。
• 設計圧力、温度、およびステム ストロークの範囲内で操作すること。
• キャビテーション、フラッシング、およびその他の異常な有害な流れ状態を防止すること。

お問い合わせはCONVAL INC.のバルブ専門家が今すぐ対応致します

ベローズ シール バルブの全てのニーズに対し、Conval社は1967年に設立してから、バルブの専門家が顧客のお問い合わせに応じ、深刻なサービス用途や、高温高圧での使用環境などへの適合性の判断をしてきた。業界では高い信頼を得ております。 当社の品質への取り組みは、業界で最も低いライフサイクル コストでの当社製品の優れた耐久性と性能につながります。

当社のバルブの提供に関する追加情報や、お客様の用途に合わせて1つでも（または多くの場合）あれば、直ちにお問い合わせください。
