絞り弁

Details

Conval クランプシール スロットル バルブは、繰り返し可能な流量制御と信頼できる遮断を必要とする幅広い厳しいサービス アプリケーション向けに設計されています。

• 業界で最も低いライフ サイクル コスト
• 交換可能なシート/ベンチュリ
• メイン シート全体の低速
• 正確なフロー制御
• 圧力シール ボンネット
• 業界最高のシャットオフ

標準サイズ

4インチ（102㎜）までのサイズ"


圧力定格

ASME クラス 4500 （315kgf/㎝2）

標準鍛造 ASME 材料

SA 105、SA 182-F22、SA 182-F91、SA 182-F92、SA 182-F316
リクエストに応じて利用可能なその他の資料

アクセサリー

作動装置： エア、モーター、油圧
リミットスイッチ： シングルまたはダブル
デバイスのロック： 常開、常閉、またはその両方
ポジションインジケーター
ステムシュラウド

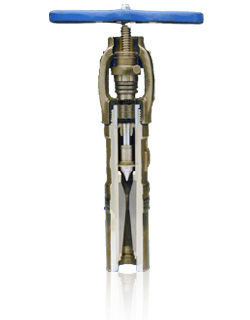

絞り弁設計の特徴

交換可能な 4400 ステンレス鋼シート/ベンチュリ

ベンチュリは、取り外し可能なシートの不可欠な部分です。 異なる流量特性が必要な場合、または過度の摩耗による交換が必要な場合は、インラインで簡単に交換できます。 オリフィスは、シート全体の流体速度を損傷レベル以下に保つようにサイズ設定されています。 出口オリフィスの角度は、下流の配管の浸食と騒音を最小限に抑えるように設計されています。 いくつかの耐侵食性材料が利用可能です。 工場にお問い合わせください。


ポジションインジケーター

ポジションインジケーターは読みやすく、バルブステムの位置を正確に示します。


軸負荷パッキング システム

アキシャル設計により、同軸性が確保され、パッキンの横方向の荷重がなくなり、トリム コンポーネントの摩耗力が最小限に抑えられます。 この機能は、優れたバルブ性能にとって重要です。


嵌合ステム アセンブリ

ステム アセンブリは、適切に制御できるようにオリフィスに結合されています。 オリフィス シート アセンブリと同様に、異なる流量特性が必要な場合や過度の浸食や腐食が問題になる場合は、簡単に交換できます。

圧力シールボンネット

シンプルで効果的な圧力シール ボンネットは、リングやガスケットを交換するための溶接をカットしたりシールしたりする必要がなく、サービスにすぐに着手できます。 ボディとボンネットの接合部の完全性は、無数の熱処理を通じて維持されます。

一体型グランド

過酷な環境では、設計がシンプルで部品が少ないほど優れています。 耐久性のある一体型ステンレス スチール グランドは、バルブの長寿命化に貢献します。

圧力作動式バックシート

クランプシール圧力作動バックシートは、バルブ ステムとディスク アセンブリの確実な内部固定を確保することで、バルブの完全性を最大限に高めます。 圧力作動バックシートは、バルブが完全に開いているときに圧力からパッキンを確実に分離することにより、パッキンの寿命も延ばします。

迅速なインライン再生可能性

クランプシールスロットル バルブは、市場に出回っているどのバルブよりも更新がはるかに簡単です。 クランプシール バルブ ラインは、増大するメンテナンス費用に対するモジュラー ソリューションを提供します。 安価な購入は、バルブの耐用年数にわたる低コストほど重要ではありません。 Conval バルブのメンテナンスは、競合他社のバルブを交換するよりもはるかに簡単で、且つ安価です。
